称重传感器

HH8601EN

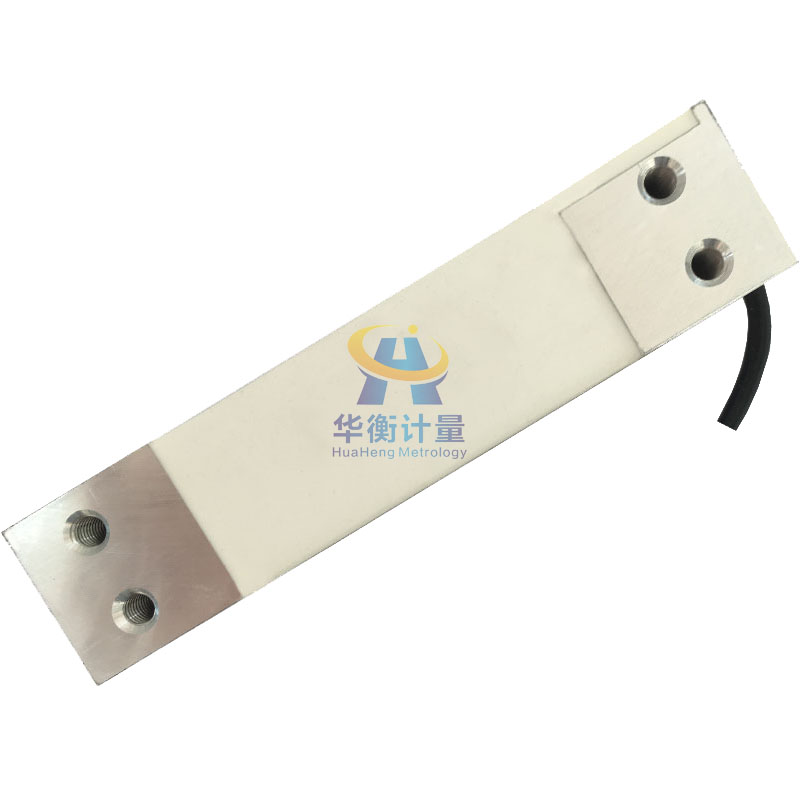

产品描述：应变式重力传感器HH8601EN
在线订购

详细介绍：
应用领域：广泛应用工业自动化生产线的方案设计与实施的系统集成项目
产品量程：3KG 5KG 6KG 10KG 20KG 30KG 40KG 50KG 60KG 80KG100KG 120KG
功能特点：应变式感应称重测力传感器高精度铝合金材质表面阳极化处理

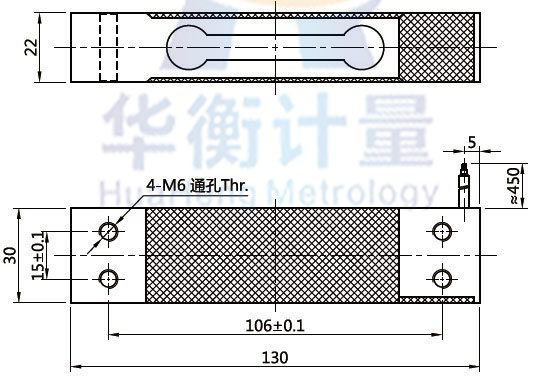

安装尺寸图(单位mm):

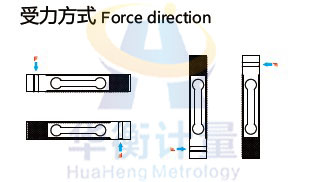

受力示意图：

技术指标明细：
额定输出：2.0±0.2mv/v
综合精度：≤0.02%F.S
激励电压：5~8V (DC/AC)
零点输出：±1%F.S
非线性：±0.1%F.S
滞后：±0.1%F.S
重复性：±0.1%F.S
蠕变：±0.1%F.S
安全过载：120%F.S
极限过载：150%F.S
温度补偿范围：-5℃+40℃
工作温度范围：-5℃+40℃
零点温度漂移：≤0.05%F.S
灵敏度温度漂移：≤0.05%F.S
输入阻值：405Ω±10Ω
输出阻值：350Ω±5Ω
绝缘阻值：≥5000Ω（100V DC）
电缆线颜色：红+ 黑- 绿+ 白-

接线方法：
