扭矩传感器

HHNL03

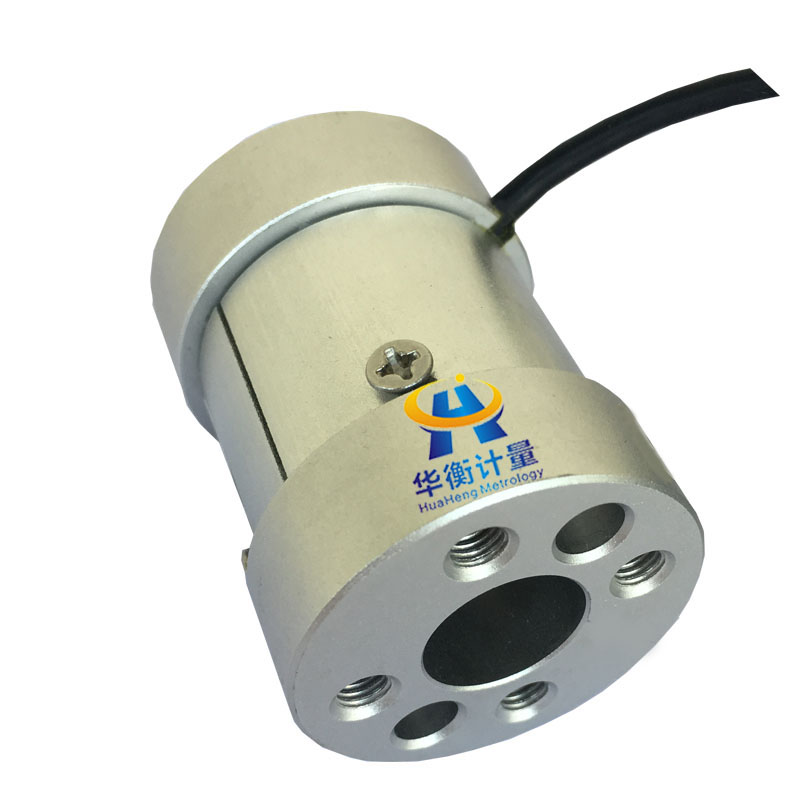

产品描述：静态扭矩传感器HHNL03
在线订购

详细介绍：
应用领域：主要应用与机电设备扭矩测力、卷扬机扭力测试、扳手测力、其它扭矩测力和扭矩力值计量设备。
产品量程：1N.M 2N.M 3N.M 5N.M 6N.M 10N.M 20N.M 30N.M 50N.M 100N.M 150N.M
功能特点：电阻应变为敏感元件和集成电路构成的一体产品
稳定性能好，静态扭力测试

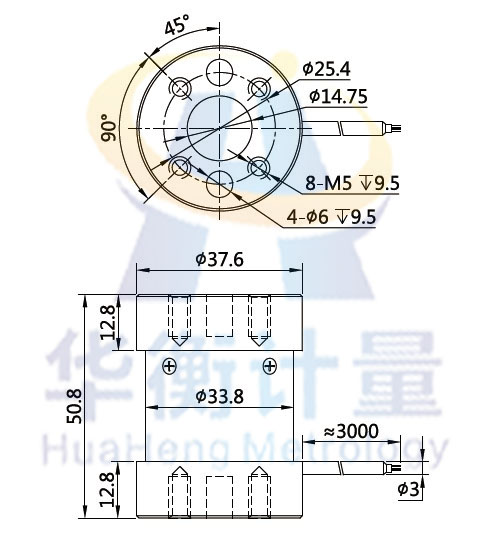

安装尺寸图(单位mm):

受力示意图：

技术指标明细：
额定输出：1.0~2.0±0.2mv/v
综合精度：≤1%F.S
激励电压：5~8V (DC/AC)
零点输出：±2%F.S
非线性：±0.5%F.S
滞后：±0.5%F.S
重复性：±0.3%F.S
蠕变：±0.5%F.S
安全过载：120%F.S
极限过载：150%F.S
温度补偿范围：-5℃+40℃
工作温度范围：-5℃+40℃
零点温度漂移：≤0.05%F.S
灵敏度温度漂移：≤0.05%F.S
输入阻值：405Ω±10Ω
输出阻值：350Ω±5Ω
绝缘阻值：≥5000Ω（100V DC）
电缆线颜色：红+ 黑- 绿+ 白-
接线方法：
备注：
1、线长如有特殊要求，可根据客户要求提供
2、如果传感器尺寸不符合要求，可按客户要求尺寸定制
特别声明：产品信息仅供参考，如有更改恕不另行通知，请以实际信息为准。
