扭矩传感器

  • HHNL04

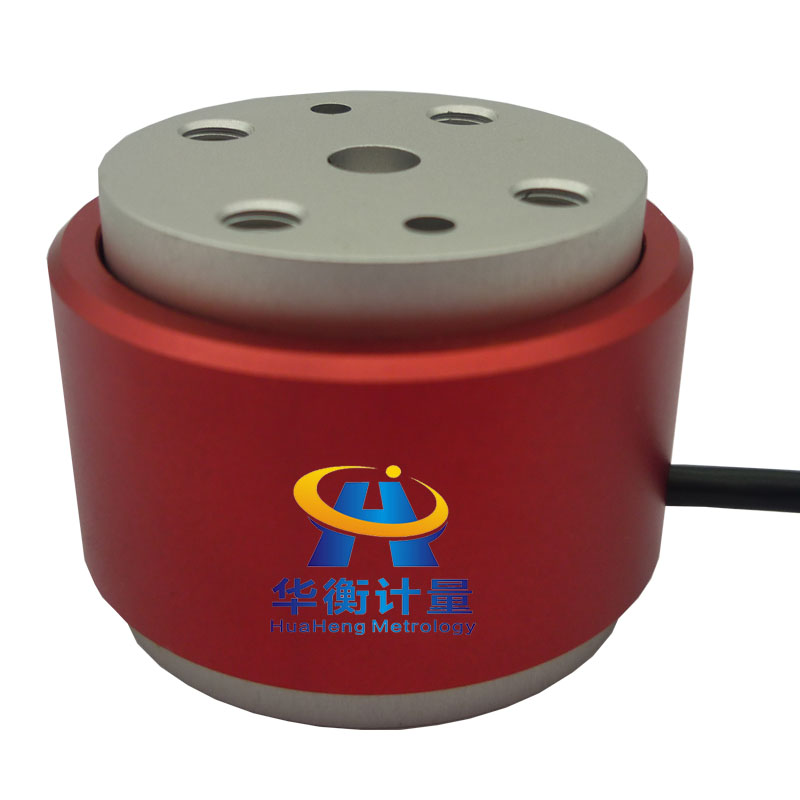

HHNL04

HHNL04

详细介绍:
应用领域:机电设备扭矩测力、卷扬机扭力测试 、扳手测力、其它扭矩测力和扭矩力值计量设备。
产品量程:0.1N.M 0.2N.M 0.3N.M 0.5N.M 1N.M 2N.M 3N.M 5N.M 10N.M
功能特点:法兰式结构,电阻应变为敏感元件和集成电路构成的一体产品
稳定性能好,静态扭力测试,扭力扳手等扭力测试

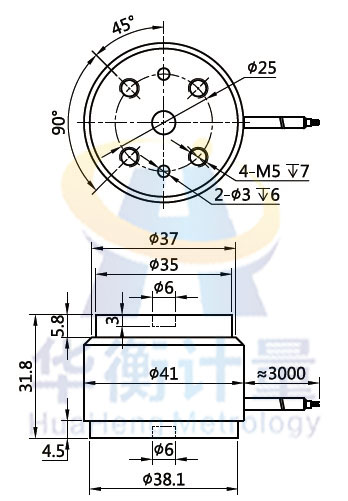

安装尺寸图(单位mm):


受力示意图:


技术指标明细:
额定输出:1.0~2.0±0.2mv/v
综合精度:≤1%F.S
激励电压:5~8V (DC/AC)
零点输出:±2%F.S
非线性:±0.5%F.S
滞后:±0.5%F.S
重复性:±0.3%F.S
蠕变:±0.5%F.S
安全过载:120%F.S
极限过载:150%F.S
温度补偿范围:-5℃+40℃
工作温度范围:-5℃+40℃
零点温度漂移:≤0.05%F.S
灵敏度温度漂移:≤0.05%F.S
输入阻值:385Ω±10Ω
输出阻值:350Ω±5Ω
绝缘阻值:≥5000Ω(100V DC)
电缆线颜色:红+ 黑- 绿+ 白-

接线方法:


备注:
1、线长如有特殊要求,可根据客户要求提供
2、如果传感器尺寸不符合要求,可按客户要求尺寸定制
特别声明:产品信息仅供参考,如有更改恕不另行通知,请以实际信息为准。
