智能全自动变频给水设备工作原理

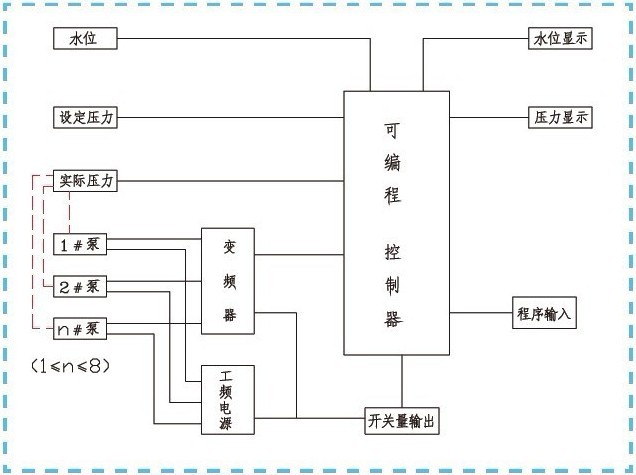

本系统通过智能中央处理器进行PID控制。出水管网上的压力变送器对水压进行采样，将压力信号转变为相应的电信号，并传送到PLC，PLC接收管网的实际压力信号与用户设定的压力值进行比较，利用偏差值控制变频器的输出频率，以改变电机输出。当水泵全速运转时，实际压力达不到设定压力，则将变频泵切换为工频供电，由变频器软启动另一台泵。当水泵处于下限频率运行时，实际压力大于设定压力，则自动停止工频泵，从而达到变量恒压供水。若用水量极少时，则停止所有主泵，由辅泵与气压罐切换工作。其控制系统图如下：

当生活、消防共用一套设备时，具体解决方案为：用户设定管网高低两个不同压力值。平时设备运行在某一个压力值（可调）时，保持生活恒压供水。当出现火警时，设备接收火警信号后，马上变化到另一个压力值的运行，并关闭生活管网的电动阀，保证消防用水。
