HH8302C

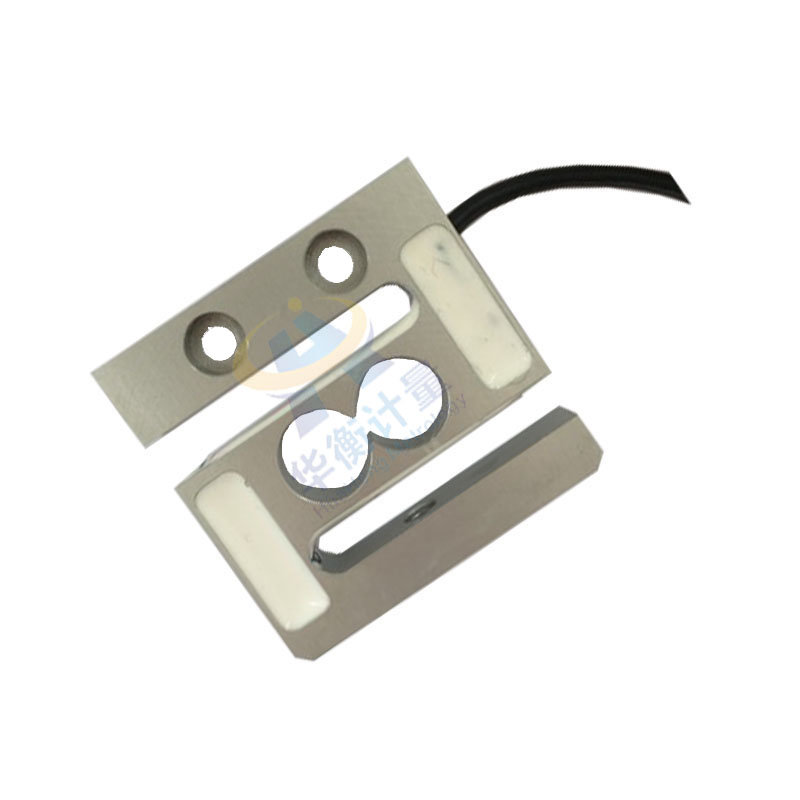

产品描述：S型拉压力传感器HH8302C
在线订购

详细介绍：
应用领域：适用于配料秤、电子皮带秤、搅拌设备、料仓秤、机电结合秤、吊钩秤等各种测量与控制场合各种空间小的场合
产品量程：1KG 3KG 5KG 10KG
功能特点：微型拉压力传感器 S型构造
拆装方便，采用高精度芯片、提高产品的稳定性、输出对称性好、拉压力两用

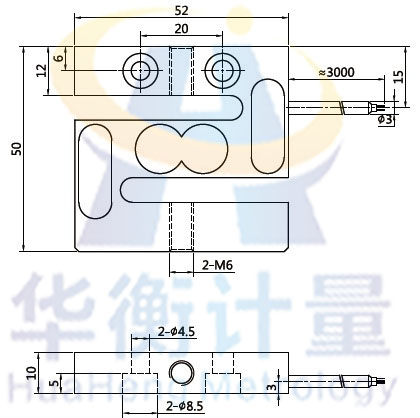

安装尺寸图(单位mm):

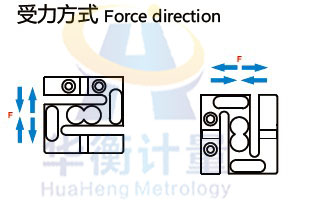

受力示意图：

技术指标明细：
额定输出：1.0~2.0±0.2mv/v
综合精度：≤1%F.S
激励电压：5~8V (DC/AC)
零点输出：±2%F.S
非线性：±0.5%F.S
滞后：±0.5%F.S
重复性：±0.3%F.S
蠕变：±0.5%F.S
安全过载：120%F.S
极限过载：150%F.S
温度补偿范围：-5℃+40℃
工作温度范围：-5℃+40℃
零点温度漂移：≤0.05%F.S
灵敏度温度漂移：≤0.05%F.S
输入阻值：405Ω±10Ω
输出阻值：350Ω±5Ω
绝缘阻值：≥5000Ω（100V DC）
电缆线颜色：红+ 黑- 绿+ 白-

接线方法：
