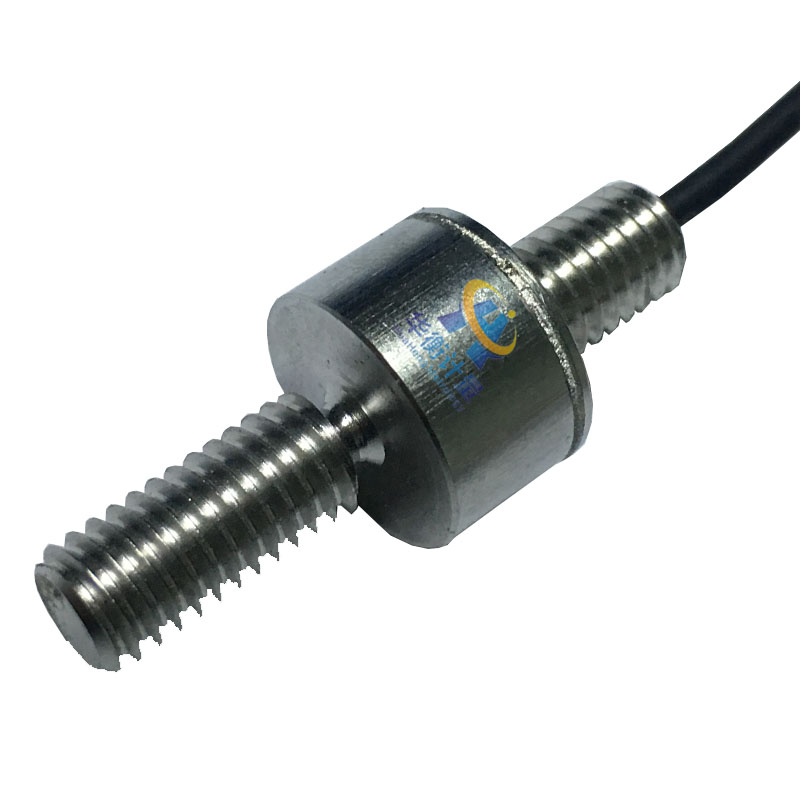

拉压力传感器

HH8204L13B

产品描述：拉压力传感器HH8204L13B
在线订购

详细介绍：
应用领域： 插拔力测试仪，铆钉机，焊接机，冷热压贴膜机，键盘按钮手感度测试仪等拉压力测试仪器以及自动化设备领域和测试领域。
产品量程：10KG 20KG 50KG 100KG 200KG 500KG
功能特点：体积小巧密度高
电阻应变为敏感元件和集成电路构成的一体产品
安装尺寸图(单位mm):

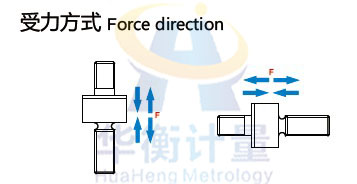

受力示意图：

技术指标明细：
额定输出：1.0~2.0±0.2mv/v
综合精度：≤1%F.S
激励电压：5~8V (DC/AC)
零点输出：±2%F.S
非线性：±0.5%F.S
滞后：±0.5%F.S
重复性：±0.3%F.S
蠕变：±0.5%F.S
安全过载：120%F.S
极限过载：150%F.S
温度补偿范围：-5℃+40℃
工作温度范围：-5℃+40℃
零点温度漂移：≤0.05%F.S
灵敏度温度漂移：≤0.05%F.S
输入阻值：350Ω±50Ω
输出阻值：350Ω±30Ω
绝缘阻值：≥5000Ω（100V DC）
电缆线颜色：红+ 黑- 绿+ 白-

接线方法：
