扭矩传感器

HHDN01

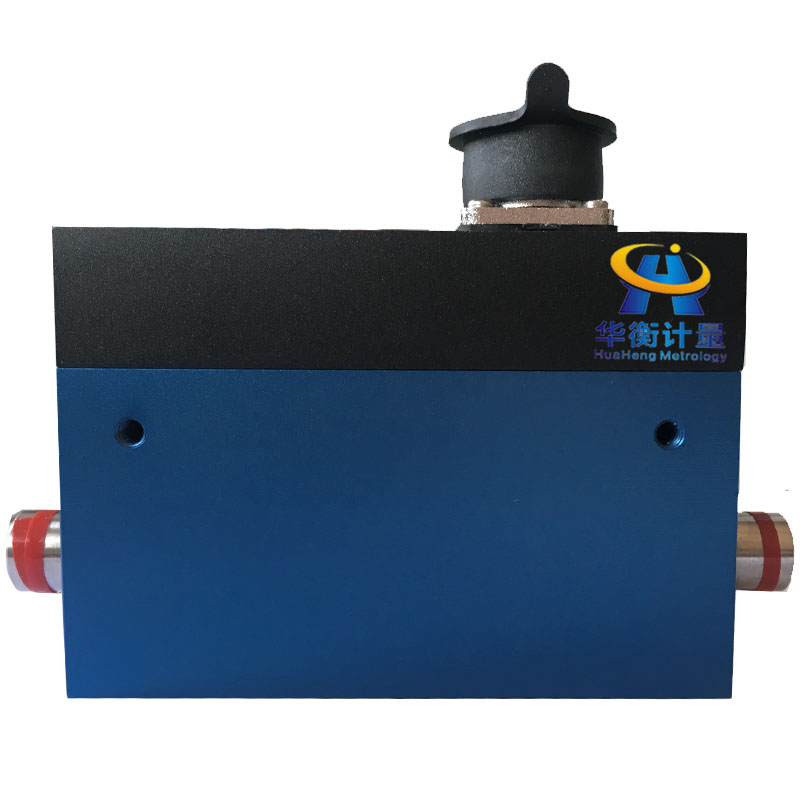

产品描述：动态扭矩传感器HHDN01
在线订购

详细介绍：
应用领域：主要应用与机电设备扭矩测力、卷扬机扭力测试、扳手测力、其它扭矩测力和扭矩力值计量设备。
产品量程：0.1N.M 0.2N.M 0.5N.M 1N.M 2N.M 3N.M 5N.M
功能特点：采用标准的航空插头方便快捷安装
使用特质钢材达到持久耐用的效果
产品两端正反扭矩测试,最高扭速可达每分钟4000转

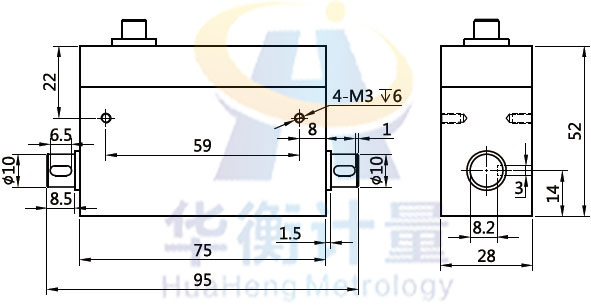

安装尺寸图(单位mm):

受力示意图：

技术指标明细：
额定输出：1.0~2.0±0.2mv/v
综合精度：≤0.5%F.S
激励电压：10~12V (DC/AC)
零点输出：±2%F.S
非线性：±0.5%F.S
滞后：±0.5%F.S
重复性：±0.3%F.S
蠕变：±0.5%F.S
安全过载：120%F.S
极限过载：150%F.S
温度补偿范围：-5℃+40℃
工作温度范围：-5℃+40℃
零点温度漂移：≤0.05%F.S
灵敏度温度漂移：≤0.05%F.S
输入阻值：350Ω±15Ω/700Ω±15Ω
输出阻值：350Ω±10Ω/700Ω±10Ω
绝缘阻值：≥5000Ω（100V DC）
电缆线颜色：红+ 黑- 绿+ 白-

接线方法：
